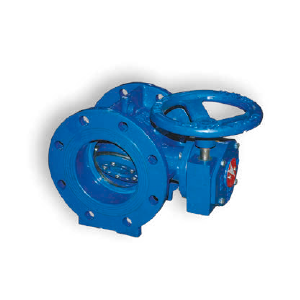

Kelebek Vana

Dairesel bir gövde ile, içinde bir mil üzerinde 90 derece dönebilen bir diskten oluşan, az yer kaplayan, diğer vanalara göre hafif ve ucuz olan bir vana çeşididir. Vana açıkken, içinde klape olduğu için atık sularda kullanılmaz, ancak temiz sularda kullanılmalıdır. Kısma valfi olarak kullanılmamalıdır. Klape kapanma noktasına yaklaştıkça akış hızı artar, burada kativasyon başlar.

Malzeme: İsteğe bağlı olarak GGG 40 veya GGG 50 Sfero döküm malzemeden de üretim yapılabilir. Gövde üzerindeki sit yüzeyi AISI 308 LSI paslanmaz kaynak dolgudur. Kaynak sonrası işlenen ve parlatılan bu üzey, özel profili olan EPDM malzemeden imal edilmiş vana ringinin, çok uzun süre emniyetle çalışmasını sağlar.

Vana Tahrik Sistemleri Dişli Kutusu: Sonsuz vida ve karşılık dişlisi kullanılmaktadır. DN 600 PN 16’dan daha büyük çaplı ya da daha yüksek basınç altında kullanılan vanalarda, ayrıca ilave dişli kutusu kullanılmaktadır. Dişli kutusu bağlama flanşı ve dişli kutusu çıkış flanşı standart olduğu için gerektiğinde değiştirilebilir. Herhangi bir aktüatör takılabilir.
